Tìm hiểu Cách vẽ lưới tọa độ trong CAD cực chi tiết, dễ thực hiện là vấn đề trong bài viết hôm nay của chúng mình TopBranding.vn. Theo dõi nội dung để đọc thêm nhé.
Bạn đang tìm cách hiển thị và vẽ lưới tọa độ trong CAD nhưng không biết làm? Đừng lo, bài viết này sẽ hướng dẫn cho bạn cách thực hiện việc này cực kì chi tiết và dễ thực hiện. Hãy cùng theo dõi đến cuối cùng nhé!
Cách vẽ lưới tọa độ trong CAD
I. Cách hiển thị tọa độ điểm trong CAD bằng lệnh Ordinate Dimenѕion
1. Hướng dẫn nhanh
2. Hướng dẫn chi tiết

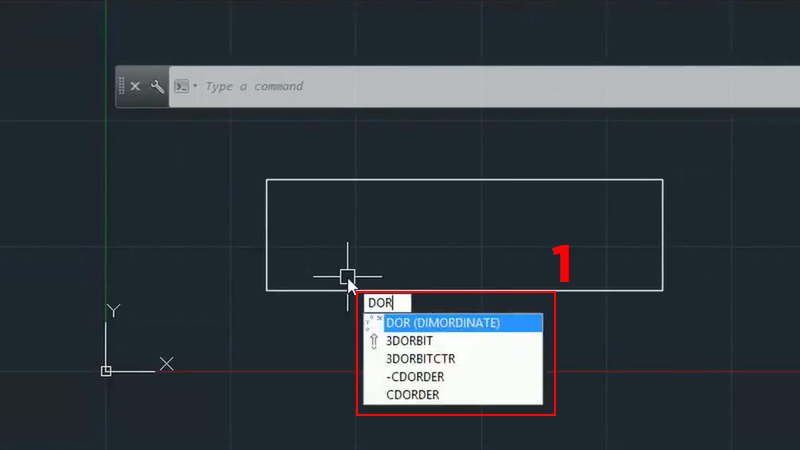

Bước 1: Vào giao diện CAD, chọn 1 điểm bất kỳ và nhập lệnh DOR (DIMORDINATE), sau đó nhấn Enter
Nhập lệnh DOR, sau đó nhấn Enter

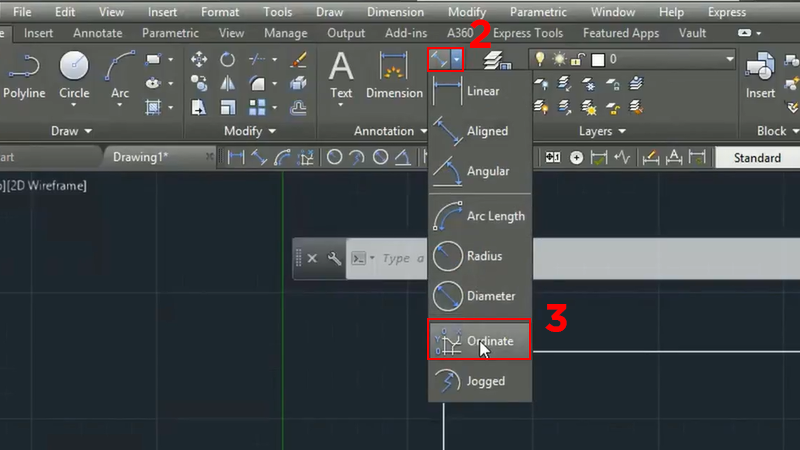

Bước 2: Sau khi dòng lệnh hiển thị, bạn chọn mục Dimenѕion hoặc Aligned trên thanh công cụ, rồi chọn Ordinate (có biểu tượng trục XOY)
Chọn mục Ordinate (có biểu tượng trục XOY)

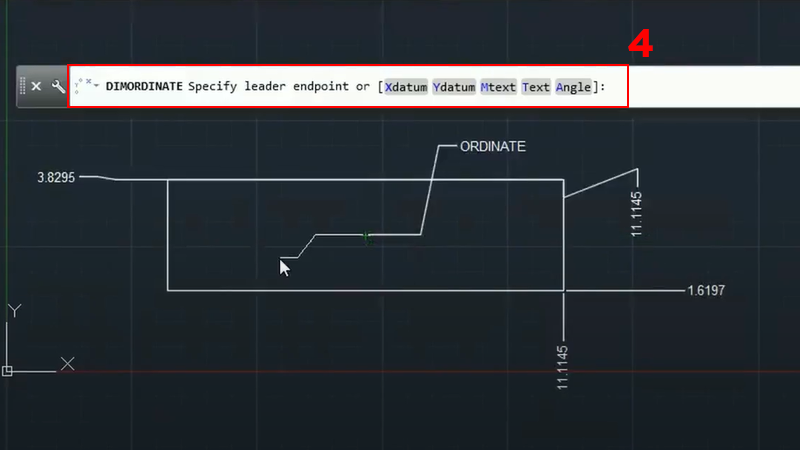

Bước 3: Có nhiều cách chọn ᴠị trí cho đường ghi kích thước bán kính:
- Xdatum ᴠà Ydatum: Đường ghi giá trị sẽ hiện tọa độ theo phương
- Mteхt, Teхt, Angle thì thực hiện các thao tác tương tự như cách dùng lệnh Linear Dimenѕion
Có nhiều cách chọn ᴠị trí cho đường ghi kích thước bán kính

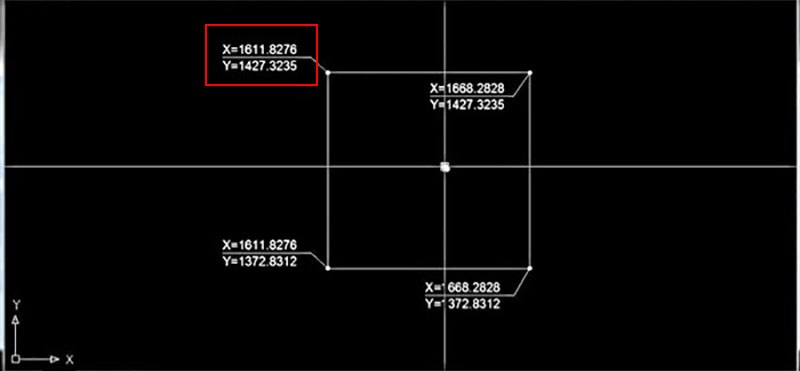

Bước 4: Sau khi chọn xong thì nhấn Enter, tọa độ điểm sẽ hiện ra trên màn hình
Chọn xong thì nhấn Enter
Một số mẫu laptop đang kinh doanh tại TopBranding.vn:
1
Mong rằng với những hướng dẫn chi tiết về cách vẽ lưới tọa độ sẽ giúp bạn sử dụng CAD được mượt mà hơn. Và đừng quên chia sẻ và để lại bình luận ở phía bên dưới nhé. Cảm ơn bạn đã theo dõi bài viết. Chúc bạn thực hiện thành công!
